HR9243A发射杆天线
北京恒睿天元科技发展有限公司
HR9243A无源杆天线由天线杆及匹配主机组成。天线杆标准长度为1米,主机内配置相 应的匹配网络。该设备具有输入驻波低、发射效率高等特点。反射接地板采用拼接设计，全部放于包装箱内，便于收纳及携带，配合HR9243B有源杆接收天线，可进行相关实验。

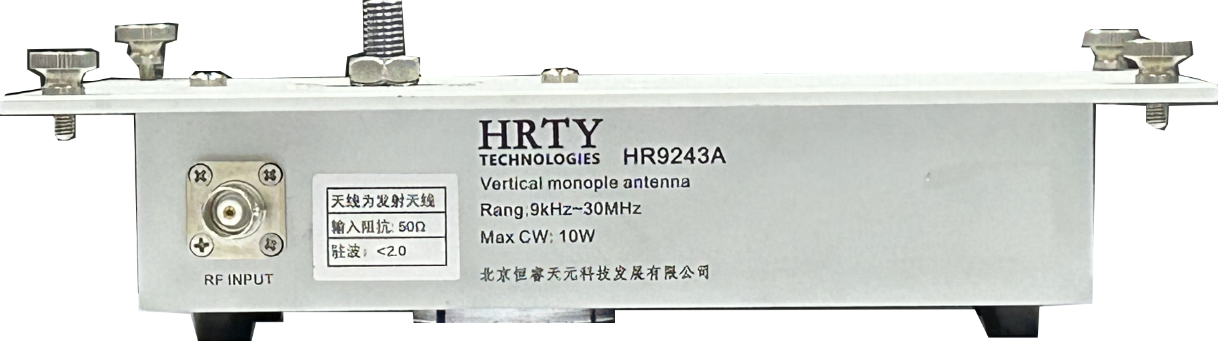

(主机)

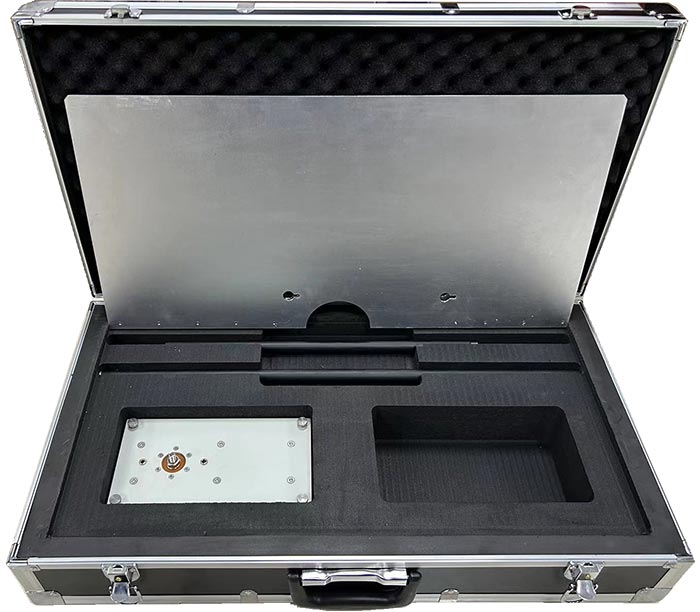

（包装箱内部天线杆、接地板、主机等附件）
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
主机+杆天线 |
HR9243A |
1套 |
标配 |
|
2 |
铝板 |
0.6*0.6可折叠 |
1块 |
标配 |
|
3 |
非金属专用支架 |
HR8802A |
1套 |
选配 |
|
4 |
电缆及接地转接板 |
|
1套 |
选配 |
|
5 |
铝合金包装箱 |
|
1只 |
标配 |
|
6 |
|
|
|
|
|
7 |
|
|
|
|
(图1)
面板：BNC为输入接口。
1．将设备安装在相应的天线支架上，此支架应采用非金属材质支架，拆除主机四角手拧钉，并将0.6m铝板安装于天线主机，并将两块固定件安装于相应位置，并缩紧螺丝。
2．连接两节天线杆，再将此天线杆安装于主机上。
3．安装BNC电缆及相应接地装置。
4. 天线安装完成。

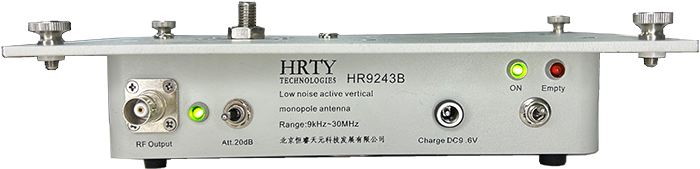

5．配合接收天线HR9243B,可进行收发实验，在两具天线杆距离为60cm时，从发射天线到接收天线，传输损耗为20dB。
注意：此发射天线，长期工作，输入功率应小于5W。
