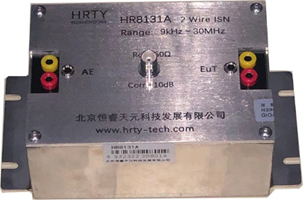

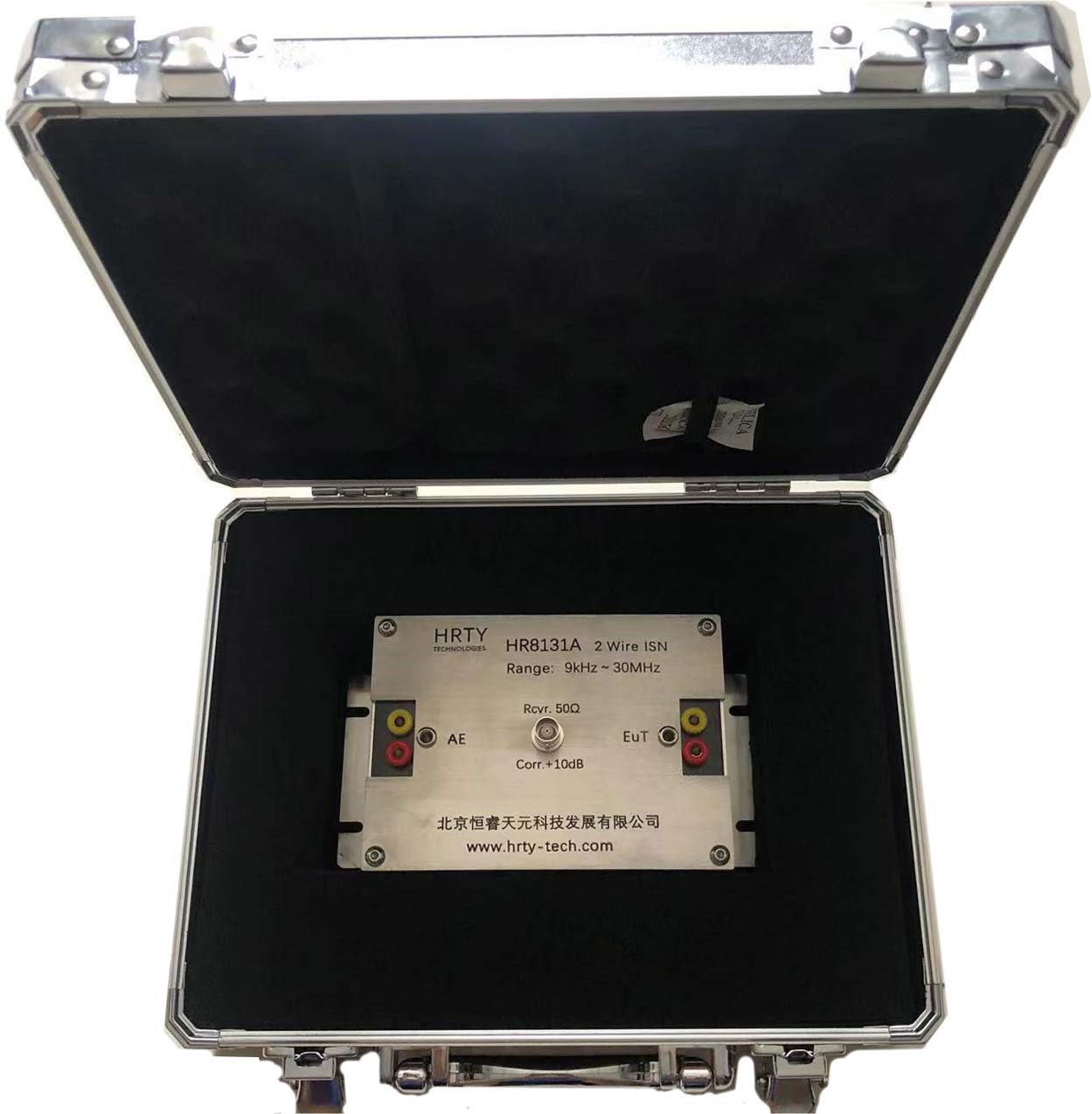

HR8131两线阻抗稳定网络

HR8131A是一款用于测量非屏蔽2线的共模干扰电压的设备。 符合CISPR 16-1-2标准的电缆测试。被测设备（EuT）及辅助设备（AE）直接连接至相应端口。端口采用4mm香蕉插座。



  • 工作频率: 9kHz-30MHz
  • AE-BNC隔离度: >20dB
  • LCL:       >45dB
  • 分压系数： 9.6 dB ± 1.5 dB
  • Eut阻抗：  150Ω ± 20Ω
  • 相位：     0˚ ± 20˚
  • 最大电流： 3A
  • 最大电压： 400VAC
  • AE_EUT端口：4mm插座(孔距12mm)
  • RF接口：   BNC 50Ω
  • 外形尺寸： 180 * 100 * 63(长*宽* 高 mm)

    数据通信是基于成对导线上的差模电压。如果电路中间的虚拟零位电压相对于参考接地发生偏移，这种变化的幅度称为不对称干扰电压或共模电压。此共模电压通过连接在BNC接口处的接收机进行测量。此模块分压系数为10dB



  技术规格书下载
