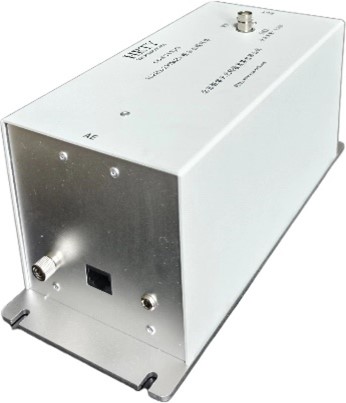

CDN T4耦合/去耦网络用于 IEC61000-4-6/GB/T 17626.6 标准射频场感应的传导抗扰度中要求的非屏蔽平衡线对的抗干扰测试。

指标类型	指标参数
工作频率	10kHz-230MHz
共模阻抗	10 kHz–24 MHz:150Ω±20Ω 24 MHz–80 MHz:150Ω+60Ω/-45Ω 80 MHz–230 MHz:150Ω±60Ω
最大测试电压	30V
分压系数	9.5dB，10kHz–80MHz:±1dB；80MHz–230MHz:-2dB,＋3dB
输入隔离度	>20dB
电流	0.25A
最大电压	100VAC/150VDC
AE_EUT端口	RJ-45
RF接口	BNC 50Ω
